Приставка за повдигане на тръби PHA4000

Приставка за багер за тежък режим за безопасен и ефективен монтаж на бетонни тръби

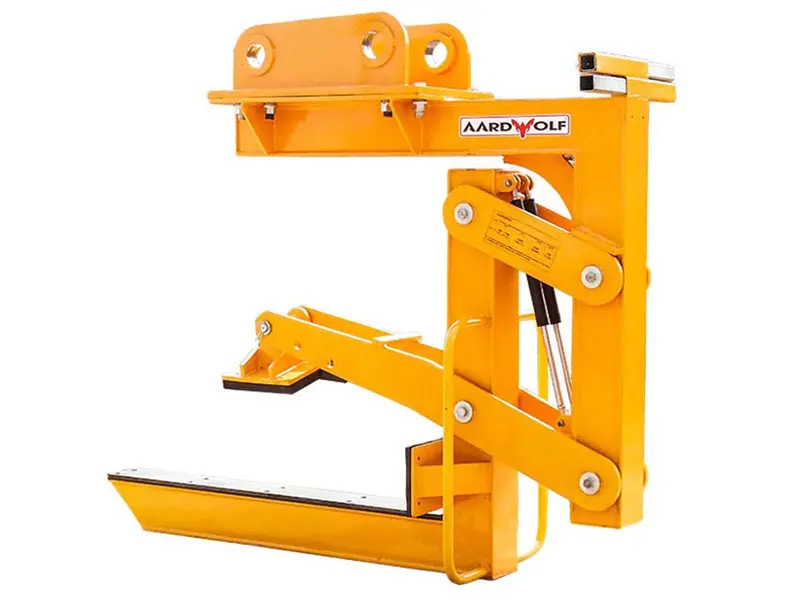

Приставката за манипулиране на тръби Aardwolf PHA4000 е висококапацитетна, изцяло механична приставка за багер, проектирана за безопасно повдигане, транспортиране, позициониране и монтаж на сглобяеми бетонни тръби. Разработена специално за професионални строителни изпълнители и инфраструктурни проекти, PHA4000 премахва необходимостта от вериги, сапани, хидравлични захващащи системи и ръчно манипулиране, като позволява на един оператор на багер да извършва монтажа на тръбите безопасно и ефективно. Нейният автоматичен затягащ механизъм надеждно захваща бетонни тръби с диаметри от 300 mm до 1 200 mm, а работното натоварване от 4 000 kg я прави подходяща за някои от най-взискателните проекти за подземни комуникации и дренаж.

За разлика от конвенционалните методи за повдигане на тръби, които изискват няколко работници за закрепване на сапани и насочване на товара в позиция, PHA4000 позволява на един оператор да завърши целия цикъл на повдигане от кабината на багера. Това значително подобрява безопасността, намалява разходите за труд и повишава производителността при монтажа.

Независимо дали монтирате системи за дъждовни води, канализационни тръбопроводи, водостоци, напоителни мрежи или общинска инфраструктура, Aardwolf PHA4000 осигурява надеждността и производителността, изисквани от съвременната строителна индустрия.

Проектирана за високопроизводителен монтаж на тръбопроводи

Съвременното изграждане на тръбопроводи изисква оборудване, което е бързо, надеждно и преди всичко безопасно.

Традиционните методи за повдигане често включват:

• множество работници
• вериги или сапани
• ръчно позициониране
• работници в изкопи
• бавни монтажни цикли

Тези методи увеличават разходите за труд и едновременно с това излагат работниците на ненужни опасности. Приставката за манипулиране на тръби Aardwolf PHA4000 е проектирана да преобрази този процес. Нейната напълно автоматична механична система за затягане позволява на оператора на багера да вкара приставката в бетонната тръба, да я захване надеждно, да я транспортира, да я позиционира точно и да я освободи — без никой да влиза в изкопа или ръчно да закрепва подемно оборудване.

Резултатът е по-бърз монтаж, подобрена безопасност и значително по-висока производителност.

Защо да изберете Aardwolf PHA4000?

PHA4000 е проектирана специално за изпълнители, които монтират големи обеми сглобяеми бетонни тръби. За разлика от много хидравлични системи за манипулиране на тръби, PHA4000 работи изцяло чрез механичен затягащ механизъм.

Това осигурява множество предимства:

•  без хидравлични маркучи
•  без хидравлични цилиндри
• без външни хидравлични връзки
• без течове на масло
• по-ниски разходи за поддръжка
• по-голяма надеждност
• по-бърза подготовка за работа
• по-лесна експлоатация

Механичната простота я прави идеално решение за изпълнители, работещи в отдалечени райони, където надеждността на оборудването е от съществено значение.

Основни характеристики

• напълно автоматична система за манипулиране на тръби
• механичен затягащ механизъм
• не се изисква хидравлично захранване
• проектирана специално за багери
• работно натоварване 4 000 kg
• диапазон на диаметъра на тръбите от 300 mm до 1 200 mm
• подходяща за тръби с дължина до 2 500 mm
• здрава заварена стоманена конструкция
• сменяеми износващи се компоненти
• устойчиво прахово покритие
• компактен профил за монтаж в тесни изкопи
• работа от един човек
• конструкция с ниски изисквания за поддръжка

Подобрете производителността във всеки проект

Големите инфраструктурни проекти често изискват монтаж на стотици или хиляди бетонни тръби. Всяко ненужно движение увеличава разходите по проекта. PHA4000 значително опростява монтажа на тръби, като позволява на оператора на багера да завърши всеки цикъл на повдигане без помощ.

Предимствата включват:

• по-бързи темпове на монтаж
• намалени разходи за труд
• необходим е по-малко персонал
• по-малко оборудване на обекта
• намалено време на престой
• по-добро използване на багера
• по-ниски разходи по проекта
• увеличено дневно производство

За изпълнители, работещи при кратки срокове, тези подобрения в производителността могат да имат значително влияние върху рентабилността.

Проектирана за максимална безопасност

Най-голямото предимство на PHA4000 е подобрената безопасност на работното място. Традиционните методи за повдигане често изискват работници да влизат в изкопи, докато окачени товари се позиционират. PHA4000 практически премахва тази необходимост.

Предимствата за безопасността включват:

• автоматично захващане
• сигурно механично затягане
• контролирано освобождаване
• намалено ръчно манипулиране
• подобрена видимост за оператора
• стабилно позициониране на тръбата
• намалено излагане на опасност в изкопа
• без работници под окачени товари

Тези характеристики подпомагат изпълнителите при спазване на съвременните изисквания за здраве и безопасност при работа, като същевременно намаляват вероятността от трудови злополуки.

Прецизно позициониране всеки път

Точният монтаж на бетонни тръби е от решаващо значение. Неправилното подравняване може да доведе до:

• течове в съединенията
• забавяне на монтажа
• повторна работа
• повреда на тръбите
• лошо уплътняване
• намален експлоатационен живот

PHA4000 захваща тръбата надеждно, като позволява на операторите да поддържат отличен контрол през целия цикъл на повдигане. Това позволява точно поставяне дори при работа в тесни изкопи или ограничени изкопни зони. Тесният профил на приставката допълнително подобрява достъпа там, където по-голямото подемно оборудване не може да работи ефективно.

Типични приложения

• PHA4000 е подходяща за монтаж на:
• стоманобетонни тръби
• дренажни системи за дъждовни води
• канализационна инфраструктура
• тръбопроводи за водоснабдяване
• напоителни системи
• водостоци
• пътна дренажна инфраструктура
• летищна инфраструктура
• минна инфраструктура
• индустриални разработки
• общински комунални проекти
• системи за намаляване на риска от наводнения

Обслужвани отрасли

Приставката за манипулиране на тръби се използва широко от:

• строителни изпълнители в гражданското строителство
• инфраструктурни инвеститори
• водоснабдителни дружества
• общински съвети
• пътностроителни компании
• изпълнители на дренажни системи
• компании за монтаж на комунални мрежи
• производители на тръби
• минни изпълнители
• компании за отдаване под наем на оборудване

Как работи приставката за манипулиране на тръби

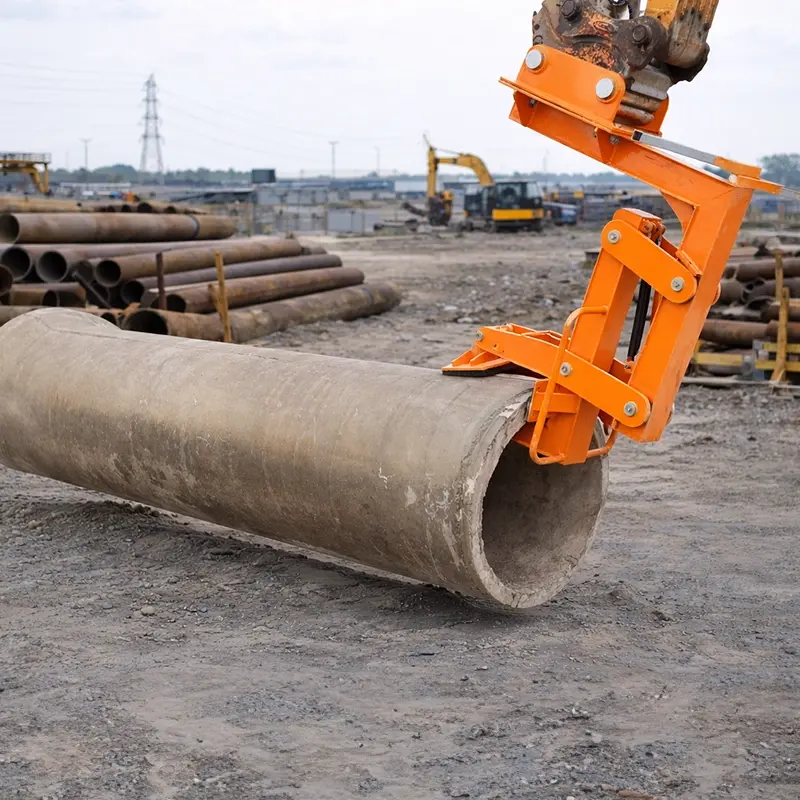

PHA4000 се монтира директно към багер чрез система за бърза смяна на прикачния инвентар. Операторът вкарва приставката в отворения край на бетонната тръба. Когато повдигането започне, вътрешният механичен затягащ механизъм автоматично захваща вътрешността на тръбата. Тръбата остава сигурно задържана по време на транспортиране и позициониране. След като тръбата бъде спусната в крайната си монтажна позиция, операторът леко спуска приставката, преди да я изтегли от тръбата.

Целият цикъл на повдигане се завършва бързо и безопасно без вериги, сапани или ръчна помощ.

Създадена за тежко строителство

Строителната техника трябва да издържа на тежки условия, включително:

• прах
• кал
• дъжд
• абразивно износване
• силни удари
• непрекъсната ежедневна работа

PHA4000 е проектирана с използване на конструкционна стомана за тежък режим, предназначена за години професионална употреба. Индустриалното прахово покритие осигурява отлична устойчивост на корозия, а сменяемите износващи се компоненти опростяват поддръжката и удължават живота на оборудването.

Ниската поддръжка означава по-ниски разходи за притежание

Механичното оборудване обикновено е по-лесно за поддръжка от хидравличните системи. PHA4000 изисква само рутинна проверка и смазване.

Препоръчителната поддръжка включва:

•  проверка на заключващите щифтове
• проверка на свързващите рамена
• проверка на гумената притискаща глава
• проверка на адаптерната скоба
• проверка на болтовете и крепежните елементи
• смазване на подвижните шарнири
• отстраняване на натрупаната мръсотия
• смяна на износените гумени компоненти при необходимост

Този прост график за поддръжка помага за максимално удължаване на експлоатационния живот, като същевременно намалява престоя.

Избор между гамата подемни устройства за тръби Aardwolf

PHA4000 представлява премиум решението за изпълнители, които изискват максимална производителност, прецизност и подемна товароносимост.

Често задавани въпроси

Изисква ли PHA4000 хидравлично захранване?

Не. Приставката работи изцяло чрез механичен затягащ механизъм и не изисква хидравлични маркучи или външно захранване.

Може ли един оператор да монтира бетонни тръби?

Да. PHA4000 е специално проектирана така, че един оператор на багер да може безопасно да изпълни процеса на повдигане и монтаж.

Какви размери тръби може да повдига?

Приставката е подходяща за бетонни тръби с вътрешни диаметри от 300 mm до 1 200 mm и дължини на тръбите до 2 500 mm.

Подходяща ли е за тесни изкопи?

Да. Компактният профил позволява лесен монтаж в тесни изкопни траншеи.

Използва ли вериги или сапани?

Не. PHA4000 премахва необходимостта от вериги, сапани и ръчни подемни принадлежности.

Необходимо ли е обучение на оператора?

Операторите винаги трябва да прочетат ръководството за експлоатация и да спазват местните правила за повдигане, преди да използват оборудването. Редовните проверки и безопасните работни процедури са от съществено значение.

Колко често трябва да се проверява приставката?

Преди всяка употреба трябва да се извършва визуална проверка, а цялостна проверка от компетентно лице — най-малко веднъж на всеки 12 месеца или според изискванията на местните разпоредби.

-----------------------------------------------------------
